高压避雷器安装方法
(1) 高压避雷器的安装，应便于巡视检查，应垂直安装不得倾斜，引线要连接牢固，避雷器上接线端子不得受力；
(2) 高压避雷器的瓷套应无裂纹，密封良好，经性试验合格；
(3)高压避雷器安装位置距被保护设备的距离应尽量靠近。避雷器与310kV变压器的较大电气距离，雷雨季经常运行的单路进线不大于15m，双路进线不大于23m，三路进线不大于27m，若大于上述距离时应在母线上增设避雷器。
(4)氧化锌避雷器作用是为防止其正常运行或雷击后发生故障，影响电力系统正常运行，其安装位置可以处于跌开式熔断器保护范围之内。
(5)10KV氧化锌避雷器的引线截面不应小于：铜线一16rmn2；铝线一25mm2。
(6)避雷器接地引下线与被保护设备的金属外壳应可靠地与接地网连接。线路上单组阀型避雷器，其接地装置的接地电阻不大子5Ω。氧化锌避雷器运行原理及故障分析
1、泄漏电流表为零。可能引起该现象的原因有：表计指示失灵;屏蔽线将电流表短接。处理方法为：
(1)用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
(2)用令克棒将屏蔽线与氧化锌避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
3、高压避雷器瓷套管破裂放电。在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。此种情况，应及时停用、更换。
4、避雷器内部有放电声。在工频情况下，避雷器内部是没有电流通过的。
过电压保护器是限制雷电过电压和操作过电压的一种先进的保护电器，过电压保护器为一种新型的过电压保护器，主要用于保护发电机，变压器，真空开关，母线，电动机等电气设备的绝缘免受过电压的损害，分类按照结构特征部分1。
无间隙:功能部分为非线性氧化锌电阻片2，串联间隙:功能部分为串联间隙及氧化锌电阻片按照外形结构:F，复合绝缘外套T，T型底座:相间距离:包括85，131，150，200，310，630等W1，户外用，带电缆W2。
户外用，不带电缆按照保护对象:A，电机型:B，电站型:(并通用于常规配电领域)C，电容器型:特征电压:包括3.8KV，7.6KV，12.7KV，42KV过电压保护器有一种新型产品，即三相组合式过电压保护器。
过电压保护器是一种不但可以限制大气过电压和各种真空开关引起的操作过电压，而且可以保护相间过电压的装置，它的应用很广泛，适用于不同型号的KYN，XGN，GBC，JYN，GZS等35KV及以下成套开关柜配套。
也可直接使用于小型箱式变电站内，广泛用于电力，冶金，化工，煤炭，轻工，建筑，电气化铁道等行业，那过电压保护器是如何工作的呢，过电压保护器选用阻燃，耐老化的硅橡胶做外壳材料，从内部引出四根硅橡胶高压电缆和氧化锌阀片整体硫化一次模压成形。
除四个线鼻子为裸导体外，其他部分被绝缘体封闭，过电压保护器采用放电间隙给氧化锌阀片分压的方式，降低产生的操作冲击保护残压，实现对操作过电压的保护，而且过电压保护器接入电网后，有利于破坏谐振条件，电阻产生阻尼震荡。
有利于降低谐振过电压幅值，过电压保护器相间过压保护原理:过电压保护器当A，B，C三相中，任意两相发生过电压时，P1，P2，P3中保护单元中的相应两相则通过各自的间隙组件两两并联后，再通过P4放电保护，过电压保护器的氧化锌阀片导通限压。
过电压消失后，因氧化锌阀片的泄露电流很小，放电间隙组件自动恢复，过电压保护器相对地过压保护原理:当A，B，C三相中，任意一相与地发生过电压时，P1，P2，P3保护单元中的相应一相和接地相P4之间通过各自的间隙组件串联放电保护。
线路过电压保护器是指保护高空线路的设备，因雷击架空线路引起的直击雷电过电压或感应过电压极易导致绝缘子闪络或击穿，形成的工频续流，高温电弧瞬间熔断导线，为了防止这一事故，需要在架空线路上安装线路过电压保护器。
并可以继续运行2h。根据标准，对于6kV中性点? 40 ?非直接接地系统且故障切除时间大于l0 s时．应大于等于1．1小于工频放电电压值。所以，持续运行电压应选择7．9kV．通过间隙的保护作用，氧化锌电阻片的荷电率为O．在正常运行或单相接地时．过电压保护器可以长期运行
过电压保护器残压U惜的选择
过电压保护装置残压决定了对电机绝缘的保护水平 根据标准GB755—2000(旋转电机定额与性能》规定，考核高压电机绝缘水平的l min工频耐压试验电压值为2 1． 对运行中的电动机取上述耐压值的75％．则电动机的冲击耐压值Is为= 、／2(2Uo 1)~1．15~75％ (1)式中1．15为电动机绝缘的冲击系数：为电动机的额定电压对于6 kV电动机．其相间及相对地的冲击耐压值为U：、／ (2x6 1)x1．15x75％=15．9(kV) (2)金属氧化锌避雷器技术规范
1、氧化锌避雷器型号、验收应符合DL/T804、GB50150的规定。普阀避雷器属于淘汰产品，对110KV-200KV普阀避雷器，应积极进行更换。
2、其他用于保护干式变压器、发电机灭磁回路、GIS等的特殊金属氧化物避雷器，其特性参数由用户根据设备的特点与厂家协商确定。
3、金属氧化锌避雷器的安装引线的连接不应使端子受到超过允许的外加应力。
4、金属氧化锌避雷器的排气通道应通畅。排除的气体不致于引起相间或对地闪络，并不得喷向其他电气设备。
5、电厂开关站雷电侵入波的防护应符合规程要求，并满足开关站设备的运行。
避雷器运行技术要求：
1、应在运行中按规程要求带电测量泄漏电流。当发现异常情况时，应及时查明原因。35KV及以上电压等级金属氧化物可用带电测试替代定期停电试验，但对500KV金属氧化锌避雷器应3-5年进行一次停电试验。
a)新投产的110KV及以上避雷器应三个月后测量一次，三个月以后半年再测量一次。以后每年雷雨季节前测量一次，应在晴朗天气下进行。
b)测量时应记录电压，环境温度，大气条件以及外套污秽情况等运行条件。
c)测量结果与出厂或投运时，以及前几次的数据进行比较，如发现异常，可与同类设备的测量数据进行比较。必要时可停电进行直流参考电压等有关项目的测量
2、严格遵守高压避雷器电导电流测试周期，雷雨

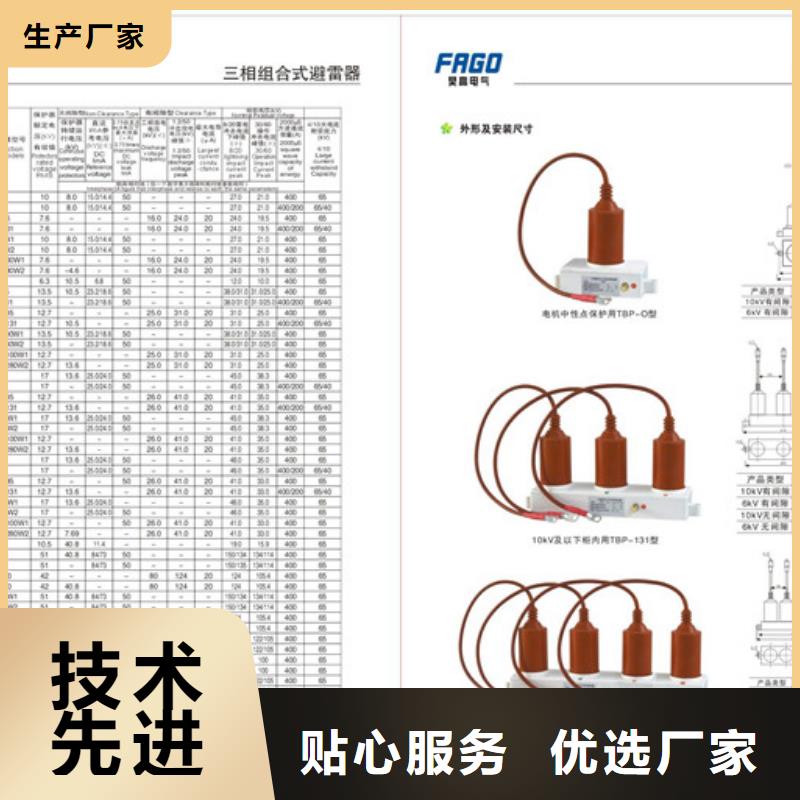

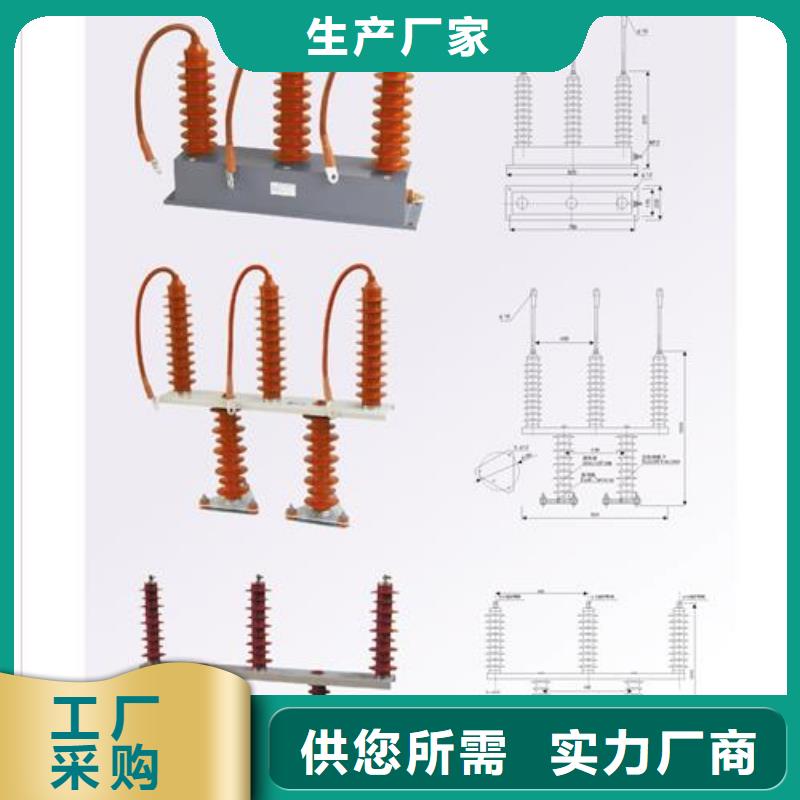

采用硅橡胶外套和高压电缆外引结构。具有易安装、密封性强、体积小、耐震(振)动等优点。可直接安装在开关柜的手车底盘上或互感器室内)◆使用的环境温度为一40℃一十600℃，海拔高度小于2000m(高于2000m订货时注明)。 安徽徽电科技股份有限公司生产的三相组合式过电压保护器均增加了防技术，当过电压保护器由于任何原因造成损坏
，防器均可避免过电压保护器而引发短路事故。 产品用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。TBP过电压保护器又名“过压保护器”， 是一种新型的过电压保护器（也称为三相组合式过电压保护器），用于限制大气
过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。用一台TBP过电压保护器可以代替几台氧化锌避雷器，功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内，主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害。常用的有
6KV过电压保护器 10KV过电压保护器和35KV过电压保护器JC-TBP型复合式过电压保护器，是一种新型的过电压保护器（也称为三相组合式过电压保护器），用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。用一台保护器可以代替几台避雷器，功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35
kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。保护对象：A—电机型 B－电站型（并通用于常规配电领域）C—电容型特征电压：无间隙产品为系统电压，包括3、6、10、35结构型式：F—复合外套整体密封间隙，不标表示不带间隙Ⅰ— 正方型底座Ⅱ—长方型底座（或不特别标明） T—T型底座相间距离：包括85、131、150、200、310、630等使用环
者都有抑制过电压保护电气设备的作用。
